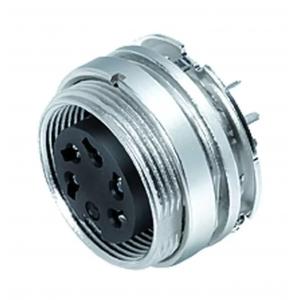

Binder小型M16 IP40連接器09 0316 290 05
根據DIN EN 61076-2-106標準，581、680和682系列的M16連接器可提供2至24芯，有壓接、浸焊、螺釘接線、焊接和帶標準導線的。連接器有直頭、彎頭和法蘭座。許多版本都是可以屏蔽的。根據芯數的不同，額定電流為1A至7A。?
外殼材料 壓鑄鋅, 鎳 接觸體材料 PBT (UL94V-0) 接觸材料 銅錫（銅牌） 接觸面 Ag (銀）
Binder小型M16 IP40連接器09 0316 290 05
連接器樣式 孔頭法蘭座
Type standard DIN EN 61076-2-106
版本 直頭孔頭電纜連接器
連接器鎖定裝置 螺釘
接線方式 THT
防護等級 IP40
工作溫度 -40 °C / 85°C
插撥次數 > 1000 插拔次數
重量 (gr) 9.29
電氣參數
額定電壓 250V
額定沖擊電壓 1500V
額定電流 6.0A
絕緣電阻 ≥ 1010 Ω
污染等級 1
過壓類別 I
材料組 III
EMV合規性 可接屏蔽
屏蔽連接 屏蔽針
安全提示
連接器在負載下不得插拔。不遵守和使用不當會造成人身傷害。
連接器的開發是為了應用于工廠工程、控制和電氣設備建設。用戶有責任檢查連接器是否也能用于其他領域的應用。
為防止意外打開連接器，當使用在有觸碰危險的電壓的電路中時，必須用合適的氰基丙烯酸酯粘合劑將外殼和連接器頭之間的螺紋固定。這不適用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV電路中使用的連接器。
用于有觸電危險電壓的電路中的連接器，只能由受過電氣工程培訓的人員安裝和使用，或在其監督下安裝和使用，同時考慮到適用的規定和標準。
用戶必須采取適當的安全防范措施，以確保連接器不能意外斷開
