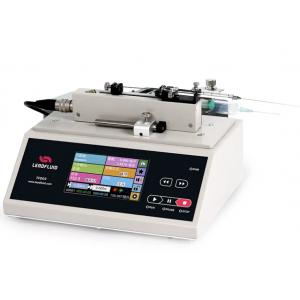

TFD03-01 實驗室注射泵功能特點
LF-Touch-OS軟件系統，運行穩定可靠，功能強大
4.3寸彩色液晶觸摸屏操作，形象的動畫和圖標顯示，多彩的界面，常用的功能按鍵，使設備更加易用
多種工作模式選擇
控制器和執行單元分體設計，便于安裝固定
支持屏幕鎖定，按鍵靜音操作
按鍵配指示燈，工作狀態清晰明確
支持多種標準注射器，可自定義注射器
高精度控制
RS485通訊，支持Modbus協議
外部信號控制啟停和方向
寬范圍電源輸入
TFD03-01 實驗室注射泵參數
技術參數
行程
70mm（最大）
推力調節
1~100%任意可調
操作方式
觸摸屏+常用功能按鍵
液量校正
通過校正程序獲得更精確的液量
通信接口
RS485，MODBUS協議
液量范圍
0.005nL/min～152.456μL/min
注射器規格
0.5μL~100μL
工作模式
注射，抽取，注射后抽取，抽取再注射，連續循環
行程控制精度
誤差<±0.35%（行程>最大行程的30%時）
線速度范圍
0.6096μm/min~91.44mm/min
執行單元尺寸
173x24x52mm
狀態信號輸出
1路指示啟停狀態，1路指示方向狀態
行程分辨率
0.1905μm/μstep
掉電記憶
保持掉電前設置參數
通道數
1
注射器選擇
內置主要廠家，主要型號注射器供選擇；可使用自定義注射器，直接輸入注射器內徑
重量
2+0.25kg(控制器+執行單元）
其他功能
暫停和停止；按鍵音提示；鎖定參數；快進和快退；顯示亮度調節
適用電源
AC100～240V 50/60Hz
工作環境
環境溫度5~40℃，相對濕度<80%
額定線性推力
>1kgf（最大）
線速度調節分辨率
0.6096μm/min
控制信號輸入
1路下降沿觸發啟動，1路下降沿觸發停止
顯示方式
4.3寸彩色液晶；同屏幕顯示傳輸液量，剩余液量，流量，運行方向，注射器規格等；動畫顯示運行狀態
控制器外形尺寸
245x205x105mm
流量范圍
0.005nL/min～152.456μL/min
